涂装生产线是一种高度自动化的生产设备,其组成与结构复杂且精细,旨在确保工件在涂装过程中获得高质量、高效率的涂层。以下是涂装生产线的主要组成与结构:
一、主要组成
前处理区:
清洗设备:如喷淋清洗机、浸泡槽等,用于去除工件表面的油污、灰尘等杂质。
除锈设备:如抛丸机、喷砂机等,用于去除工件表面的锈蚀层。
磷化处理设备:通过化学反应在工件表面形成一层磷化膜,提高涂层与工件表面的结合力。
输送系统:
悬挂输送链:用于悬挂并输送工件,通过链条的连续运动,将工件从一个工位输送到另一个工位。
地面输送设备:如辊道输送机、板链输送机等,用于在地面上输送工件。
喷涂区:
静电喷涂设备:利用静电原理将涂料均匀喷涂在工件表面,提高涂料利用率和涂层质量。
手动/自动喷枪:用于对工件进行局部或特殊部位的喷涂。

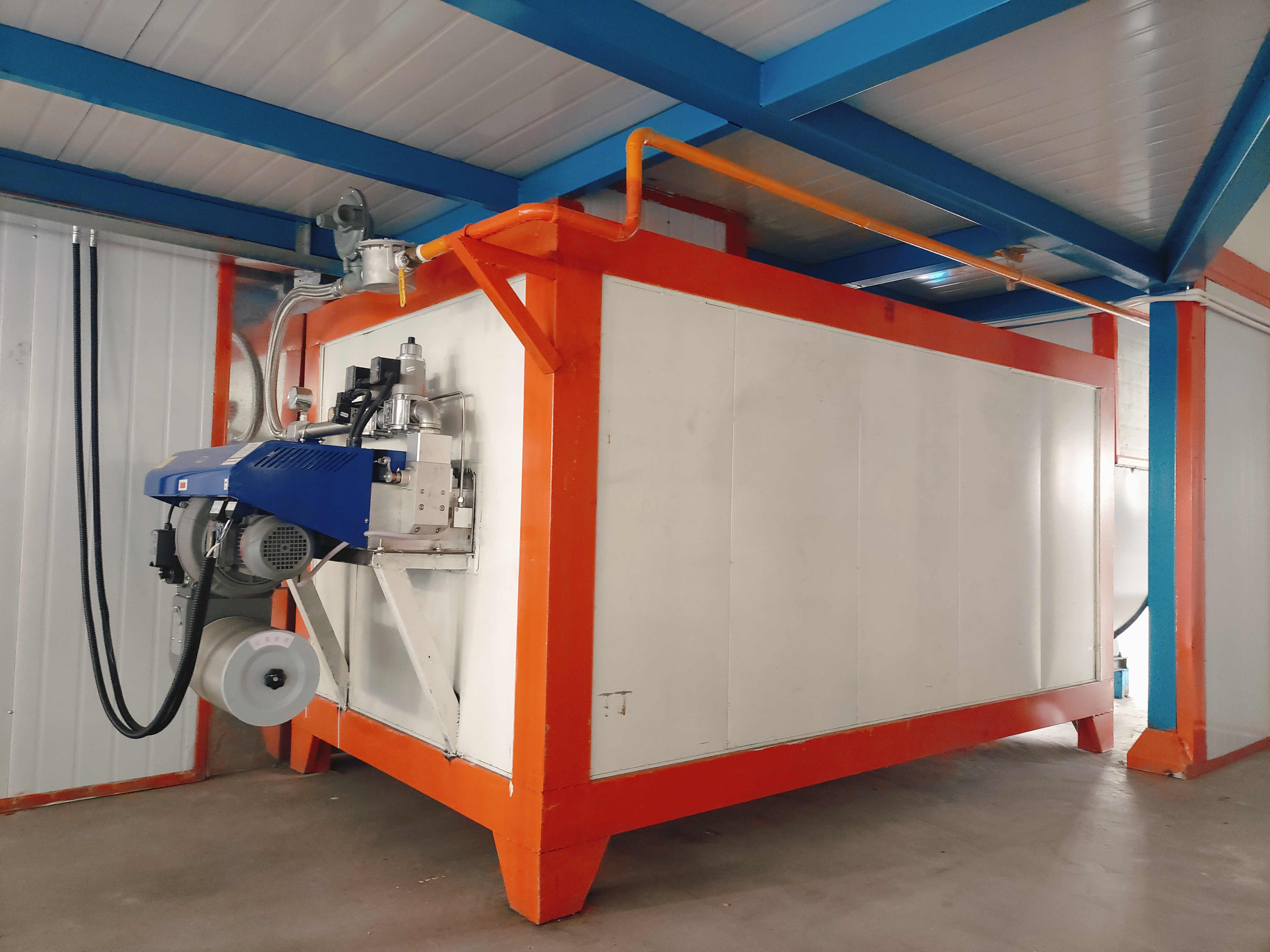

烘干设备:如烘箱、隧道炉等,用于将喷涂后的工件进行烘干,使涂料固化。
后处理区:
冷却设备:用于对烘干后的工件进行冷却,防止工件因温度过高而变形或损坏。
检测与修补设备:用于对涂层进行质量检测,并对不合格部位进行修补。
控制系统:
PLC控制系统:用于对整个涂装生产线的运行进行控制和监测。
传感器与检测装置:用于实时监测工件的位置、速度、温度等参数,确保生产过程的稳定性和准确性。
二、结构特点
模块化设计:涂装生产线通常采用模块化设计,各个区域和设备可以根据需要进行组合和拆分,方便用户根据实际需求进行定制化配置。
自动化程度高:通过PLC控制系统、传感器等自动化设备的应用,涂装生产线实现了高度的自动化生产,大大提高了生产效率和产品质量。
节能环保:现代涂装生产线注重节能环保技术的应用,如采用高效节能的烘干设备、废气处理设备等,减少能源消耗和环境污染。
易于维护:涂装生产线的各个设备和区域都设计有易于维护和检修的结构,方便用户进行日常维护和故障排除。
综上所述,涂装生产线的组成与结构复杂且精细,各个区域和设备相互配合、协同工作,共同完成了工件的涂装任务。通过不断的技术创新和优化升级,涂装生产线将为用户带来更加高效、稳定、环保的生产体验。
